304管拥有优良的耐蚀性、耐热性、塑性和成型机能，已宽泛用于各个行业。但由于冷热加工工艺不当以及使用环境等原因，304管的耐蚀性会显著降低，甚至直接导致304不锈钢管失效而造成严沉的安全变乱和经济损失。因而，要提高304不锈钢的耐侵蚀机能。通过热处置来提高其耐侵蚀机能拥有成本低和耗时短等特点，所以利用越来越宽泛。接下来看看热处置工艺对304管机能的影响。        固溶处置对304管组织的影响

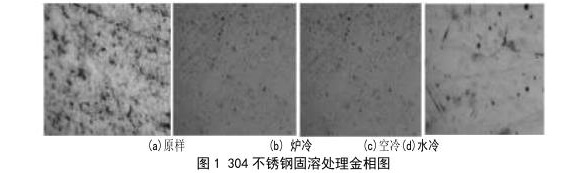

       碳在铬镍奥氏体不锈钢中的溶化度，当304不锈钢中含碳量较高时，组织中便会析出碳化物，碳化物极易以Cr23C6大局析出，从而削减奥氏体中的含铬量，降低钢的耐蚀性。为了使碳化物充分溶化，得到单一奥氏体组织，改善不锈钢的耐蚀性，固溶温度通常为950~1150℃左右，并且选取下限固溶温度。因而，将304管加热到1000℃，保温30min，别离在空冷、水冷和炉冷中进行固溶处置。水冷比空冷、炉冷这两种冷却方式，更能使不锈钢中的碳化物充分溶化，所得碳化物个数由原来的20个左右削减到几个，并且未溶化的碳化物散布比力均匀，得到单相奥氏体组织，奥氏体晶粒可能均匀地长大，削减不锈钢的晶界侵蚀偏差性，有少量高温铁素体的析出解除了应力与软化，改善了加工机能、冲击韧性。        固溶处置对304管力学机能的影响
       将固溶处置后的304不锈钢经炉冷、水冷、空冷三种方式冷却后，除了金相组织产生了肯定的变动表，资料的洛氏硬度也产生了相应的扭转，硬度值随着冷却次数增长相应地增大。这重要是由于304不锈钢管在保温后急剧冷却时，出格是在水冷时，由于加热后资料表表温度较高，遇到冷却介质后表表变冷收缩，这种收缩使表表受到极大的压应力，但此时芯部依然比力热，由于芯部冷却速度较慢，所以芯部收缩速度幼于表表收缩速度，使芯部受到拉应力。这种应力的形成使工件的表表硬杜仔所增长，力学机能得到了肯定的改善。由于水冷的冷却速度大于空冷、炉冷的冷却速度，洛氏硬度可达到25HRC，硬度值较原样和其他冷却方式提高了近40%，而其他冷却方式的硬杜纂原样比均未产生显著扭转。所以经过固溶处置后选取水冷方式，可得到硬度较高的不锈钢资料。        敏化处置对304管机能的影响

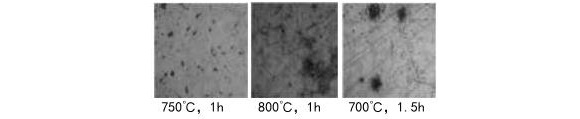

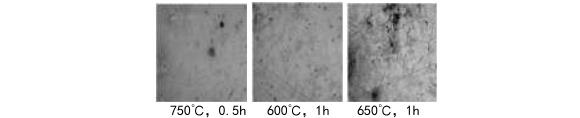

       将固溶处置后的304不锈钢，别离在600℃、650℃、700℃、750℃、800℃加热并进行分歧功夫的保温。对比发现，经过固溶处置的奥氏体不锈钢，铬会以碳化物的大局从过鼓和的固溶体中析出，晶界左近均出现Cr23C6析出，从而形成贫铬区。此表，在750℃下保温1h后，在晶界处所形成的贫铬区最为显著，有害杂质向晶体天堑集中，Cr23C6以点蚀的大局分散在晶粒里并荟萃在晶界边缘。因而，在一样的固溶处置前提下，304不锈钢在750℃时晶间侵蚀敏感性较大，热处置当选择其他温度。        以上就是热处置工艺对304管机能的影响，总的来说，固溶处置的304不锈钢管经水冷、空冷、炉冷后，组织中碳化物充分溶化，得到了单相奥氏体，削减了不锈钢的晶界侵蚀偏差性，解除了应力与软化，改善了加工机能、冲击韧性。出格是水冷后，固溶处置景象比力显著，表表硬度值较大，对力学机能有利。
       而304管别离在分歧温度下进行分歧保温功夫敏化。在750℃加热并保温1h后，不锈钢晶界左近存在碳化物较多，造成的晶间侵蚀偏差性较大。因而，应选择其他温度对304不锈钢热处置。
