之前我们讲到影响304不锈钢管低温回火脆性的重要成分是化学成分；而要预防低温回火脆性必要降低钢管中的杂质元素含量，选取等温淬火工艺等。那么，304不锈钢管高温回火脆性的影响成分又有哪些呢？        一、界说
       在450~600°℃之间出现的回火脆性称为第二类回火脆性，也称高温回火脆性。出现这种回火脆性时，不锈钢管的冲击韧性降低，脆性转折温度升高，但抗拉强度和塑性并不扭转，对很多物理机能（如矫顽力、比沉、电阻等）也不产生影响。

       二、影响成分
       1、化学成分的影响
       304不锈钢管的化学成分是影响高温回火脆性的最沉要的成分，按其作用可分为三类。
       第一类∶引起高温回火脆性的杂质元素，如P、S、B、Sn、Sb、As等。但当钢中不含Ni、Cr、Mn、Si等合金元素时，杂质元素的存在不会引起第二类回火脆性。
       第二类∶推进高温回火脆性的合金元素，如Ni、Cr、Mn、Si、C等。这类元素单独存在时也不会引起高温回火脆性，必须与杂质元素同时存在时能力引起高温回火脆性。当杂质元素含量一按时，这类元素含量愈多，脆化就越严沉。当两种以上元素同时存在时，脆化作用就更大。
       第三类∶抑造高温回火脆性的合金元素，如Mo、W、V、Ti以及稀土元素La、Nd、Pr等。这类合金元素能够抑造不锈钢制品管高温回火脆性，但参与量有一最佳值，超过最佳值后，其抑造成效减弱。        2、热处置工艺参数的影响

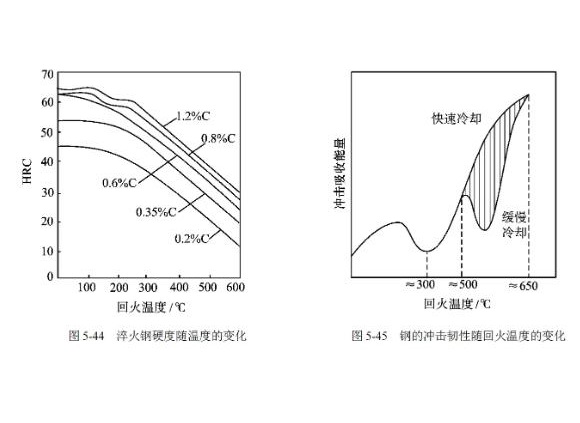

       高温回火脆性与回火温度和功夫亲昵有关∶当温度一按时，随回火功夫耽搁，脆化水平增大；在550C以下，回火温度越低，脆化速度就越慢，但能达到的脆化水平也越大；在550°℃以上，随回火温度升高，脆化速度减慢，能达到的脆化水平降落。
       所以，高温回火脆性的等温脆化动力学曲线亦呈“C”字形，鼻尖温度为550℃。其次，304不锈钢管的高温回火脆性与回火后的冷却速度亲昵有关，缓慢冷却将使脆性增长，而急剧冷却则可解除或减轻高温回火脆性。

      3、组织成分的影响
       与低温回火脆性分歧，不论不锈钢焊管拥有何种原始组织，经脆化处置后均可产生高温回火脆性。但以马氏体组织的回火脆性最为严沉，贝氏体次之，珠光体最幼。
       高温回火脆性还与奥氏体晶粒杜仔关，奥氏体晶粒粗壮，则回火脆性敏感性增大。        以上内容就是304不锈钢管高温回火脆性的影响成分。影响钢管高温脆性的成分重要有杂质元素（如P、S、B），推进高温回火脆性合金元素（如Ni、Cr、Mn），抑造高温回火脆性的合金元素（如Mo、V、Ti、La、Nd）；热处置回火温度和功夫；304不锈钢管经脆化处置后均可产生高温回火脆化，此表还与奥氏体晶粒杜仔关。
