304不锈钢管在出产过程中必要经过热轧、热处置、焊接等热加工工艺。而在热加工中，加工温杜兹为沉要，其可能会影响奥氏体的组织机能。相对于铁素体不锈钢，304不锈钢管热加工变形能力强，高温变形抗力高于铁素体。        只管导热性比碳钢差，热膨胀系数大，但其自适应能力强，不会由于扰爪力过大对管材产生不良风险。因而，对304来说，加热无升温速度限度，其高温强度较高，板坯炉内“悬臂”下垂的危险性较；但是，有些不锈钢制品管随着加热温度的提高，高温铁素体相会随之增长，当高温铁素体相超过肯定比例，对热轧产生不利影响。

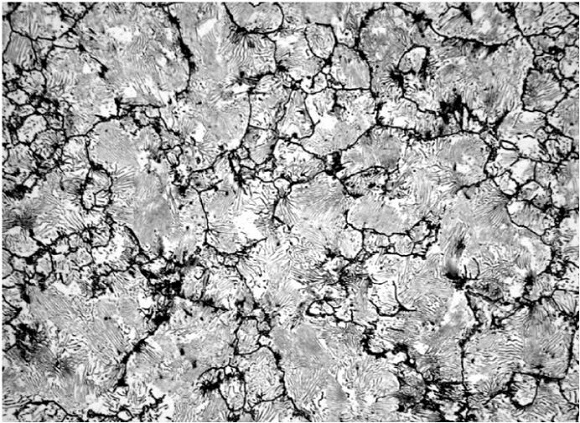

       由于，当铁素体含量超过10%~15%时，经过热轧后的304不锈钢管会产生裂边、表表鳞折等缺点。因而，钢管的加热温度节造应凭据分歧钢种来确定。

       加热温度对304管中铁素体含量有显著影响，当钢加热到1250℃以上时，钢中铁素体含量达到10%以上，并且迅速增长。当温度达到1300℃时，铁素体含量达到29%，此时管材的热加工机能严沉恶化。        节造和削减不锈钢焊管的铁素体相数量（增长奥氏体相数量），通
？裳∪×街植街；一种是调整钢的化学成分，增长钢中奥氏体形成元素，不变奥氏体相，达到削减铁素体相数量的主张。另一种步骤是降低钢的加热温度，使钢中铁素体相数量不增长到风险钢的变形能力的水平。

       第一种步骤能够使资料的变形温度领域扩大，提高钢的可变形的最高温度。这种步骤有利于降低304不锈钢管热加工时的变形抗力。第二种步骤令缩幼了钢的高温变形温度领域，降低了钢的最高变形（加热）温度，提高了钢热加工时的变形抗力，增长了变形加工的难度。        以上就是影响304不锈钢管组织机能的成分与节造措施。加热温度会影响奥氏体不锈钢管304的组织机能，当铁素体含量超过10%~15%时，经热轧后的钢管会产生裂边、表表鳞折等缺点。因而，必要不变奥氏体相和降低304不锈钢管的加热温度，这样就能够在肯定水平上增长奥氏体相数量。
