如今造管工艺在进取，304不锈钢管的机能方面上也有了好多突破，在生涯的方方面面都能看到其影子
。那么，304不锈钢管是若何出产的？        1、选材

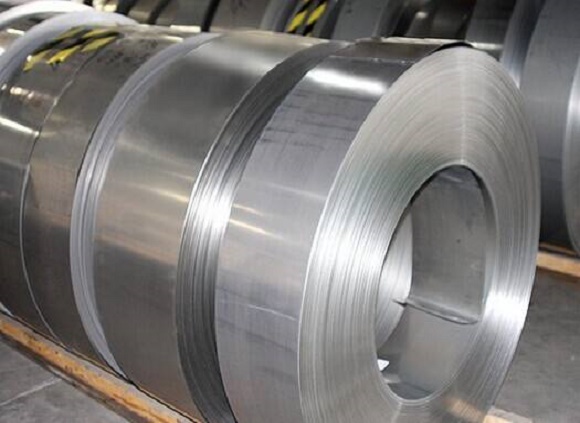

       选取冷轧不锈钢带为原资料，表表状态BA级
。钢带入厂使用前，必须对钢带进行具体的检验
。检验项目蕴含：厚度、宽度、边缘质量状态、表观以及物理机能检验
。必要时，要对原材的晶粒度进行查抄，检验合格后能力够用于出产
。

       2、开卷
       钢带在进前进入焊管机组前，必要使用钢带开卷机发展钢带，比力后的钢带，必要增长矫平机构对钢带进行矫平处置，确保在钢带在平直状态下进入焊管机组的成型部位，顺利实现钢带的弯曲成型
。

       3、管坯成型
       使用陆续辊弯成型设备，对钢带进行陆续辊弯变形，造成开口管坯
。钢带需通过焊管机组的导入？椤⒋衷？椤⒐睾夏？榧父鲋澳苣？榈墓餐饔，每个？楸鹄胧褂梅制缋嘈偷脑辊实现对钢带分歧部位的弯曲成型，最终将钢带由平面逐步弯曲，形成开口管坯，做好焊接成304不锈钢管的筹备
。

       4、陆续焊接
       钢带经过陆续辊弯成型机组后，造成开口管坯
。使用TIG焊接设备，进行陆续焊接，造成圆管
。焊接过程中使用氩气作为；ば云，预防焊缝凝固冷却前与氧气接触产生氧化
。将氩气通入管内部起到；つ诓亢阜斓淖饔，通入焊枪的氩气用于；の偌
。在熔池周围形成氩气；げ，；と鄢睾秃阜觳徊趸
。

       5、焊缝整平
       由于焊接电流的冲击力和沉力的影响，造成不锈钢制品管内部焊缝出现凸起，表部焊缝也会出现凹陷，这些问题若是使用在通常低压流体环境中，不会产生影响
。若是使用在高温、高压、高速流体环境中，会引起使用问题
。必须使用专用焊缝整平设备解除此缺点
。

       6、 在线热处置
       钢带进行辊弯成型过程中，会产生加工硬化，不利于管材的后期加工，出格是进行弯管加工
。焊接过程中，在焊缝处会存在焊策应力，会在后期使用过程中造成开裂隐患，这就必要进行热处置
。

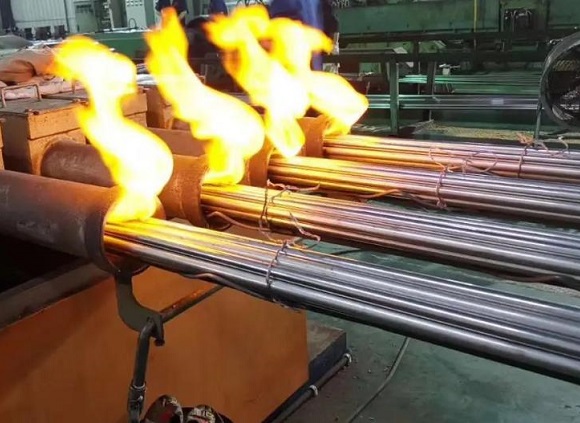

       目前常用选取的热处置工艺为氢气；た掌碌墓饬凉倘艽χ，将304不锈钢管材加热到1050°以上，经过一段功夫的保温，是内部组织状态产生转变，形成均匀的奥氏体组织，在氢气空气；は，不产生氧化
。        7、定径精整
       焊管的表径尺寸，在焊接和热处置过程中焊管会产生变形，造成表径尺寸无法满足使用要求，必要进行定径精整
。通常使用的定径精整机组由4组平辊和4组侧辊组成，平辊设计成平椭圆形(或圆形)，侧辊设计成立椭圆(或圆形)
。定径量凭据管表径和壁厚的分歧，通常情况在0.20～0.50mm领域内
。经过定径精整后管表径公差能够节造在±0.05mm以内，齐全能够满足使用精度要求
。

       8、在线探伤
       由于接受肯定压力，并且必要肯定的靠得住性，焊缝仅依附压力检测很难检测出焊缝内部缺点，能够使用在线涡流探伤或者超声波探伤，实时在线进行100%检测
Ｄ芄黄揪荼ň畔⑺媸倍院附幼刺薪ǜ，削减不合格品的出产
。

       9、定尺切割
       使用在线定尺切割设备，凭据客户要求的长度，进行定尺切割，能够选取旋切(无屑)技术，与有屑切割相比，无屑切割拥有没有切割毛刺的特点，在后期能够不进行端口的去毛刺
。

       10、矫直
       辊弯成型机组出产的焊管直线度还无法满足使用要求，通常对此类焊管的直线度必要节造在0.10/100mm
。必要使用矫直机对焊管进行矫直，达到所需产品要求
。

       11、压力测试
       使用自动静态水压试验机，对304不锈钢管进行耐压测试，上料、冲水、压力测试、下料全数自动实现，保压一按功夫后通过压差法分选处不合格焊管
。

       12、洗濯干燥
       焊管在实现机械加工后，必要进行最后的洗濯和干燥，断根管材内壁或者表壁上残留的冷却液、油污等传染物，而后使用进行热风烘干，预防运输和贮存过程中产生锈迹
。最后再对不锈钢焊管进行制品查抄和包装，就能够出厂了
。        以上就是304不锈钢管若何出产的内容了
。出产304管材必要经过开卷、管坯成型、陆续焊接、焊缝整平、在线热处置、定径精整、在线探伤、定尺切割、矫直等一系列工序
。
