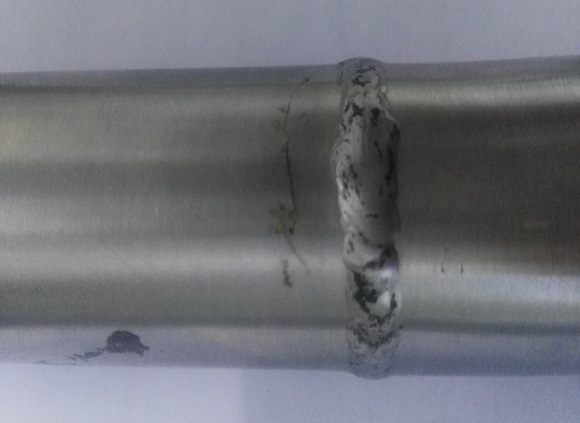

之前讲过不锈钢制品管在出产过程中若是技术员的经验不及，遇到高温电焊加工时产生热裂缝、临氢尺度下浸蚀造成应力侵蚀分裂时就不知路该若何解决了。在我们这些有20年造管经验的厂家刻下底子就不是什么大事，不锈钢制品管若何预防加工裂缝？下面给各人凭据原资料和加工个性进行解答，从底子上解决加工裂缝的难题。        选材的防备措施

       1、严苛对原资料成份发展检测确定，凭据削减钢管焊接资猜中的碳成分，使其幼于其在奥氏体不锈钢中室内温度周边的溶化极限，较大地降低碳的溶化及(GrFe)₂₃C₆的产生，大限度的降低贫铬区的出现，可能合理的预防应力侵蚀的出现。

       2、另表，严苛限造非金属资料磷、硫的成分，提升与碳产生安稳渗碳体迪胙、铌及推进钢中造成铁素体的罕见元素钼、钒，使焊接造成铁素体-奥氏体不锈钢的双沉机构；使铁素体溶化硫，磷蹬转养元素，较大领域的削减氡气在钢中反映转化成CH₄后在非金属资料地位集聚的室内空间，不锈钢制品管可能合理的预防氢浸蚀及电焊焊接热裂缝的出现。

       造订有效的焊接步骤

       1、焊接工艺：当选用手工造作钨极氩弧焊内搭时，对部门数次出现裂缝地位选用全氩的方式发展电焊焊接。手工电弧焊选用较低的焊接线动能，并发展双层多路焊。

       2、焊缝方式：针对厚壁不锈钢管路焊缝选用V型焊缝。针对薄壁不锈钢管焊缝方式尽可能选用U+V型组成焊缝；尽量削减电焊焊接全过程中熔敷金属资料量，使电焊焊接的发热量削减，削减对接焊缝在敏化温度450-850℃区段滞留的時间，降低敏化温度对对接焊缝的风险。

       3、焊材：选取含钼、钛、铌、钽原素的焊材，这种原素比铬更极度容易与碳融合，可断根晶界的贫铬区，降低造成应力侵蚀的趋向；选取极低碳的偏碱焊丝，削减碳在焊接熔敷金属资猜中的成分，降低产生炭化铬的概率，提升不锈钢焊接的抗应力侵蚀能力。

      4、焊接参数：为预防对接焊缝超温，降低焊接热裂缝趋向，另表提升衔接头抗侵蚀，电焊焊接全过程当选取幼电流量、迅速焊、双层多路焊，尽可能不做横着晃悠，双层焊时要严控温杜爪<150℃，必须时可选用强造性冷对策，以预防焊接超温而造成比力严沉的形变和造成应力侵蚀，全线利用红表线测温仪对温度发展监控器。

       临氢TP321不锈钢管的防老化调质处置，不锈钢管路电焊焊接后，将其加温到900±25℃，并隔热保温1-4幼时后再空气中迅速造冷，使碳与钛转化成更安稳的渗碳体，削减碳的特异性，另表把铬从渗碳体中开释出，使铬在这里温度下，有充足時间向贫铬区发展表扩散，使晶界的铬散布均匀，断根贫铬区的出现，预防浸蚀趋向。       以上就是关于“不锈钢制品管若何预防加工裂缝？”的解答，从选材上节造各元素的含量，还要从焊接工艺、焊缝方式、焊材和焊接参数中做合理的选择，能力有效地预防不锈钢制品管在加工时出现应力侵蚀、浸蚀和过热导致裂缝。这是什么在将近20年的造管过程中总结出来的经验，主张是为电器、卫浴等采购商供给优质不锈钢管。
