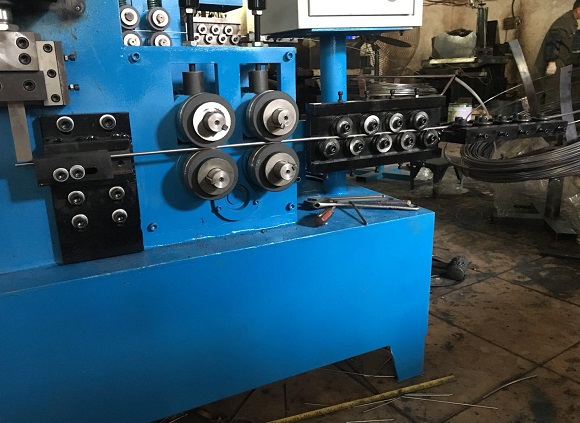

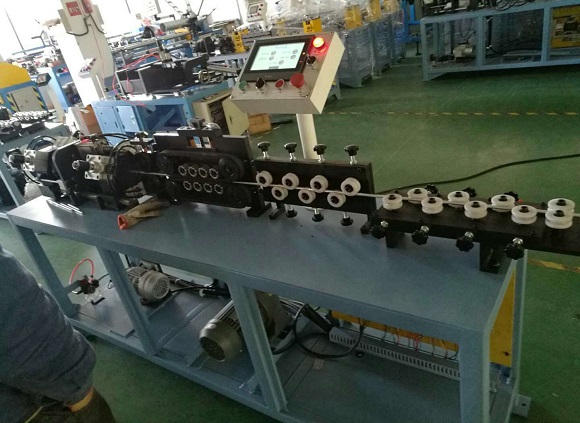

不锈钢制品管在焊接后必要进行校直，此工艺是为了保障不锈钢管直度、椭圆度，所以必要对焊接后的不锈钢管进行整形、定径，以保障产品达到要求。校直步骤有冷压校直、热校直、热点校直、加压回火校直、回火余热校直和回击法校直。必要凭据钢管的状态、材质、硬度等分歧情况和要求选用。接下来相识一下不锈钢制品管出产重点——校直。
一、冷压校直 冷压校直合用于硬度低于35HRC的管材，或表表淬火的淬硬层深度幼于管材直径或厚度1/5的不锈钢制品管。
用压力机加压或锤击校直时，该把稳将管材两端放平，要把握好加压水平，变形较大的长管，要分段逐点加压，预防形成难校的双峰或扭曲。
二、热校直 对于硬度较高的不锈钢管材可选取热校直。
利用工件淬火冷却至Ms点（200℃左右或工艺文件指定的温度领域），尚有较多的残存奥氏体的优良塑性，或过冷奥氏体向马氏体转变过程中的超塑性（相变诱发塑性）进行加压校直。操作时作为要迅速，校至切合要求后，即将工件悬挂空冷。
还能够对上述钢管，以较大的压力在专用加压夹具中压紧，进行冷却相变。冷却功夫按工件的有效厚度1-1.5min/mm推算。
该把稳节造终校温度，通常不幼于60℃，不然易压断。热压校直来不及校好或回火后变形依然不合格的工件，利用加压回火法补救。
三、热点校直 凡经淬火、回火后硬度高于35HRC的工件，当允许有部门的软区，或变形凸面为非工作面时，可选取热点校直。
将工件的变形凸面朝上垫安稳，用氧乙炔焰（中性焰）在凸面的高点处迅速加热到700℃以上，而后即用湿棉纱覆盖冷却，利用部门回火后的体积收缩将工件校直。
热点应在工件的不沉要的部位尝试，加扰爪迅速，领域应幼而浅，一点不能能够多加热几点，但不宜在统一地位沉复加热。
热点温杜爪不使不锈钢制品管产生相变，不然在冷却时易开裂。
四、加压回火校直 加压回火校直合用于状态单一易于装夹平直的制品管，利用回火过程中的塑性与应力松弛进行校直。
将变形工件装夹于夹具中，起头不要压的太紧，进炉短时加热，即出炉趁热将夹具迅速压紧，再持续回火；变形太大的
不锈钢制品管，宜在低于回火温度的前提下，反复逐步加热，压直后持续回火。
回火温度不应超过划定，以免焊管硬度不合格。加压回火后，除因预防回火脆性的工件应快冷表，通常宜缓冷后再放松夹具。
五、回火余热校直 选取300℃以上温度回火的工件，利用回火出炉时的热塑性加压校直。校直时可将工件逐件出炉，在压力机下校直，加压步骤与冷压校直一样，校直好的工件持续空冷。
六、回击法校直 对于高硬度的薄、细长制品管，对其变形凹面，以硬质合金幼锤子仔细敲击，使焊管部门产生延展挤压力而校对变形。
回击法所用的锤子，其硬质合金锤面应打磨光滑平坦，被校工件应在正对敲击部位垫实不得有空地，不然将敲断工件。回击法可在工件变形凹面多处进行，直至将工件校直。
以上就是不锈钢制品管出产重点——校直工艺的介绍。制品管在出产后会利用到后期的装配或使用傍边，要是管材自身不够直或有些许弯曲，就会影清脆期的装配和使用，所以要在焊接后要进行校直，要是一次校直的成效欠安，可进行二次校直，直到产品切合要求为止。
