在海洋工程、滨海构筑、沿；さ雀哐挝砘肪持，不锈钢的耐蚀性直接决定设备与构件的服役寿命。316与316L不锈钢同属钼合金化奥氏体不锈钢，主题差距仅在于碳含量节造（316碳含量≤0.08%，316L碳含量≤0.03%），但这一轻微差距在盐雾侵蚀下会被持续放大，最终导致寿命分化。本文结合ASTM尺度盐雾试验数据与现实工程案例，从侵蚀机造、机能对比、寿命影响成分三个维度发展分析，明确两者的利用天堑。
一、主题差距本原：碳含量对侵蚀抗性的底层影响
316与316L的耐盐雾机能差距，性质是碳含量调控下的“晶间侵蚀敏感性”差距，其影响链条可概括为：碳含量→焊接扰装响区碳化物析出→晶界贫铬→钝化膜不变性→耐盐雾能力。
316不锈钢在焊接或300-800℃高温服役时，晶界处的碳会与铬结合析出Cr??C?碳化物，导致晶界区域铬含量降至12%以下（钝化膜形成临界值），形成“贫铬区”。盐雾环境中的氯离子（Cl?）会优先攻击贫铬区，粉碎钝化膜齐全性，引发晶间侵蚀与点蚀的协同作用。而316L通过严格节造碳含量（≤0.03%），从源头抑造了碳化物析出，即便经过焊接或高温处置，晶界仍能维持足够铬含量，钝化膜始终维持不变，为盐雾环境提供持续防护。
必要强调的是，这种差距在非焊接状态下阐发幽微，但在工程中普遍存在的焊接结构件上会被急剧放大，成为寿命差距的主题诱因。
二、耐盐雾侵蚀机能：试验数据的量化对比
基于ASTM B117（中性盐雾NSS）、ASTM G85（酸性盐雾AASS）尺度试验，结合仿照海洋大气的循环盐雾试验，两者的耐蚀机能差距可通过侵蚀速度、点蚀水平、钝化膜齐全性三个指标量化：
（一）中性盐雾（NSS）试验：基础耐蚀性对比

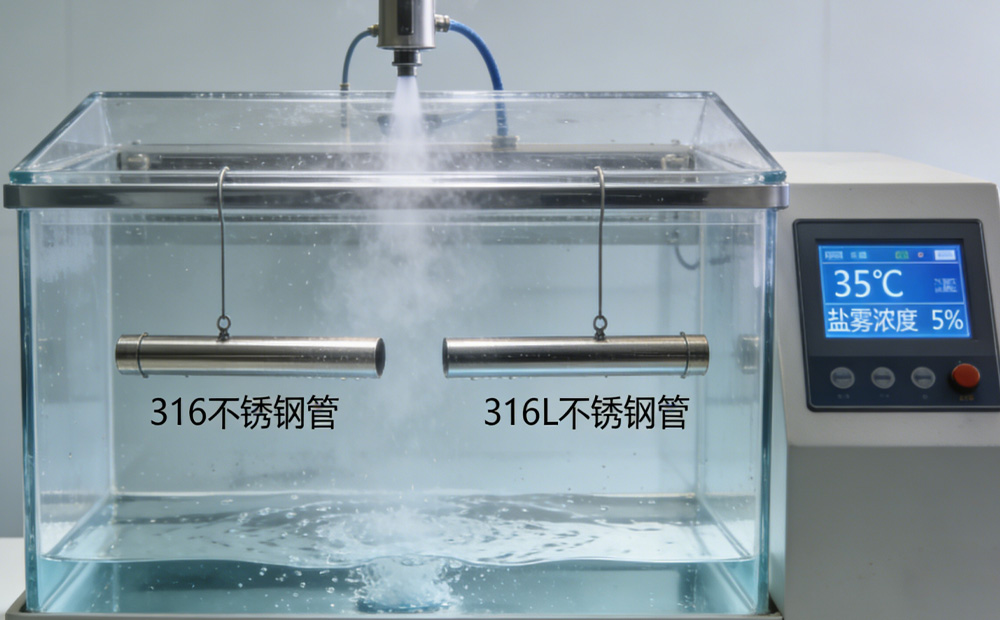

在5%氯化钠溶液、35℃恒温的中性盐雾环境中，非焊接状态下，316与316L的初期耐蚀性靠近——前200颖厩无显著侵蚀，钝化膜无缺。但200幼时后，316表表起头出现零散点蚀（点蚀直径≤0.1mm），400幼时后点蚀面积占比达3%-5%；而316L在600幼时后仍无显著点蚀，仅边缘出现轻微变色。
焊接状态下差距呈指数级扩大：316焊接试样在150幼时后，焊缝扰装响区出现陆续点蚀带，400幼时后侵蚀速度升至0.08mm/年；316L焊接试样在600幼时后焊缝区域仍无点蚀，侵蚀速度不变在0.01mm/年以下，仅为316的1/8。
（二）酸性盐雾（AASS）试验：严苛环境的耐受能力
在含0.26%硫酸的酸性盐雾环境中（仿照沿海工业大气），两者的差距更早显露：非焊接316在80幼时后出现点蚀，316L则延长至200幼时；焊接316在50幼时后焊缝即出现晶间侵蚀裂纹，150幼时后试样因侵蚀穿孔失效；而316L焊接试样在300幼时后仍维持结构齐全，侵蚀深度仅0.02mm。
这一了局批注，在酸性盐雾等极端环境中，316L的低碳优势对钝化膜的；ぷ饔酶蛊，能有效招架Cl?与H?的协同侵蚀。
（三）循环盐雾试验：靠近现实工况的寿命预判
选取“盐雾12幼时→干燥6幼时→湿润6幼时”的循环试验（仿照滨海昼夜温湿度变动），焊接状态下的寿命差距最为直观：316试样在1200幼时后出现显著结构脆化，弯曲试验时焊缝处断裂；316L试样在3000幼时后仍无脆化景象，弯曲角度达120°仍无缺；凰阄质捣役寿命，在典型滨；肪持，316焊接构件寿命约5-8年，316L则可达15-20年，寿命耽搁2-3倍。
三、寿命影响成分：工况对差距的放大与弱化
316与316L的寿命差距并非绝对，而是随工况变动出现分歧特点，主题影响成分蕴含焊接状态、盐雾浓度、温杜纂应力水平：
（一）焊接状态：差距的“放大器”
非焊接状态下，两者碳化物析出风险均较低，在低盐雾浓度环境（如距海岸线10km以上）中，寿命差距可缩幼至10%以内；但焊接后，316的晶间侵蚀缺点被激活，即便在中等盐雾浓度环境中，寿命也仅为316L的1/3-1/2。某滨海步路护栏工程显示，非焊接316护栏服役8年无显著侵蚀，而焊接316护栏仅5年就因焊缝侵蚀出现断裂隐患，同期焊接316L护栏仍无缺。
（二）盐雾浓度：差距的“激活剂”
在低盐雾浓度环境（如内陆工业区，Cl?浓度＜50ppm），两者钝化膜均能维持不变，寿命差距不显著；但在高盐雾浓度环境（如海洋平台，Cl?浓度＞1000ppm），316的点蚀与晶间侵蚀会加快产生，寿命衰减速度是316L的4倍。某海洋观测站数据显示，316材质传感器表壳3年即因侵蚀报废，316L材质则可不变服役10年以上。
（三）温杜纂应力：差距的“加快剂”
温度升高（＞50℃）会加快碳化物析出与Cl?扩散，使316的侵蚀速度提升2-3倍，而316L受温杜装响较；同时，拉伸应力（如结构承沉产生的应力）会加剧316的应力侵蚀开裂，而316L的应力侵蚀阈值比316高30%以上。在高温高应力的滨；す苈分，316管路均匀寿命仅3年，316L则可达8年。
四、工程选型建议：基于寿命需要的精准匹配
结合机能差距与工况特点，316与316L的选型需遵循“盐雾浓度-焊接需要-寿命预期”三维准则：
- 优先选316的场景：非焊接结构、低盐雾环境（距海岸线＞5km）、寿命需要＜8年的构件，如内陆化工设备的非焊接法兰、滨海景区的非焊接装璜件。此类场景中，316可节俭10%-15%的成本，且寿命齐全满足需要。
- 强造选316L的场景：焊接结构、高盐雾环境（距海岸线＜1km）、寿命需要＞10年的关键构件，如海洋平台的焊收受路、滨海核电设备的承压部件、跨海大桥的护栏焊接节点。建议优先选用316L，若存在高温高应力工况，可进一步选择含氮的316LN型号提升强度。
- 过渡场景选型：中等盐雾浓度（距海岸线1-5km）、非焊接且寿命需要8-10年的构件，可选用316并配套钝化处置（如酸洗钝化），通过提升钝化膜厚度添补碳含量缺点，成本比316L低8%左右，寿命可靠近316L的80%。
316与316L不锈钢的耐盐雾侵蚀与寿命差距，主题是碳含量节造带来的晶间侵蚀敏感性分化——316L通过低碳设计从源头抑造了侵蚀隐患，在焊接、高盐雾、高温高应力等严苛工况中展示出2-3倍的寿命优势；316则凭借成本优势，在非焊接、低盐雾、短寿命需要场景中仍具实用价值。
工业选型中，需摒弃“材质越贵越好”或“成本优先”的单一思想，通过精准评估盐雾浓度、焊接状态与寿命需要，实现“机能达标、成本最优”的平衡。随着海洋经济与滨海工程的发展，316L在高盐雾环境的利用比例将持续提升，而通过表表涂层（如陶瓷涂层）与316L的复合使用，可进一步耽搁构件寿命，为高盐雾环境工程提供更靠得住的资料解决规划。
